- تعداد I/O دیجیتال قابل نصب: حداکثر 128 I/O بصورت محلی / حداکثر 256 I/O از طریق شبکه CC-Link
- تعداد I/O آنالوگ قابل نصب: حداکثر 16 I/O از نوع Function block + 4 I/O از نوع ADP
- تعداد ورودی پالس سرعت بالا (High-Speed Counters): 2 x 1-phase 1-count up to 60kHz
- تعداد خروجی پالس سرعت بالا (Positioning): 3 Axes up to 100kHz
- پروتکل های ارتباطی: Ehternet, Profibus-DP, CC-Link, CANopen, Modbus/RTU
- ….
مرور تیتروار ویژگی های پی ال سی میتسوبیشی الکتریک FX3GA-60MT-CM
- حافظه برنامه نویسی تا سقف حداکثر 32000 استپ
- دارای سرعت پردازش و دریافت و ارسال فرامین حداکثر 0.21 میکرو ثانیه
- دارای مدل هایی با تعداد ورودی و خروجی 40 و 60 I/O
- قابلیت نصب و پشتیبانی از کارت و ماژول های اکسپنشن (آنالوگ، دیجیتال، دما، پورت های ارتباطی، شبکه)
- مجهز بودن به حافظه EEPROM و عدم نیاز به باطری بک آپ جهت حفظ و نگهداری از برنامه
- پشتیبانی از 3 زبان برنامه نویسی Function Block ، Ladder و SFC
- قابلیت برنامه نویسی و ارتباط با سه نرم افزار GX-Developer ، GX-Work2 و GX IEC Developer
- توانایی پشتیبانی از حداکثر 256 ورودی و خروجی دیجیتال
- دارای مدل هایی با تغذیه 220VAC
- دارای مدل هایی با 2 نوع خروجی دیجیتال رله ای و ترانزیستوری (سینک)
- قابلیت پشتیبانی از شبکه های CC-Link , Ethernet , Modbus , Profibus/DP , CAN open
- قابلیت نصب و پشتیبانی کارت و ماژول های اکسپنشن آداپتوری
- توانایی پشتیبانی از کارت و ماژول های اکسپنشن هر دو سری FX2N و FX3U
- مجهز بودن PLC به 2 پورت پروگرامینگ MD8M و Mini USB

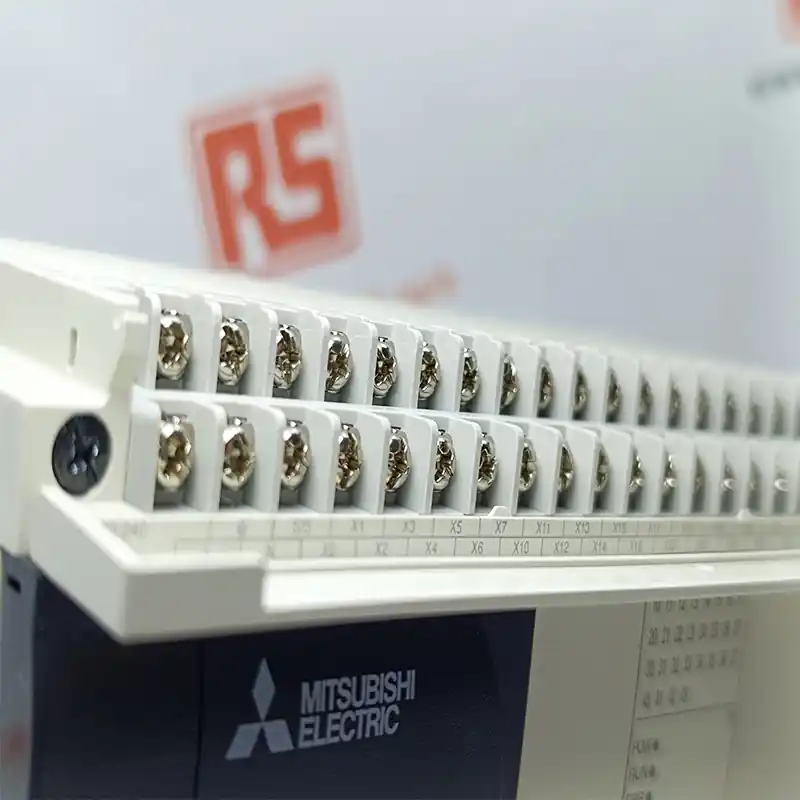

پی ال سی میتسوبیشی الکتریک FX3GA-60MT-CM
Mitsubishi Electric FX3GA
پی ال سی Mitsubishi Electric FX3GA یکی از پیشرفته‌ترین مدل‌های PLC در بازار است که برای کاربردهای پیچیده و انواع مختلفی از صنایع طراحی شده است. این PLC از توانایی‌های فراوانی برخوردار است که شامل عملکرد بالا، امکان اتصال به ماژول‌های توسعه برای افزایش قابلیت‌ها، پشتیبانی از ارتباطات صنعتی متنوع و امکانات امنیتی قوی می‌شود. با استفاده از FX3GA، کاربران قادرند به سادگی سیستم‌های کنترلی پیچیده را مدیریت کرده و بهبود عملکرد و بهره‌وری خطوط تولید خود را دنبال کنند.
رادین صنعت نماینده فروش PLC میتسوبیشی در ایران
شرکت Mitsubishi Electric بعد از آنکه در سال 2008 میلادی پی ال سی سری FX3G را جایگزین سری قدیمی تر FX1N نمود ( و در سال 2015 میلادی نیز تولید PLC میتسوبیشی سری FX1N را متوقف نمود) ، در سال 2012 میلادی نیز اقدام به راه اندازی خط تولید این سری از پی ال سی ها (FX3G) در کارخانه شعبه چین خود نمود، و پی ال سی هایی با نام تجاری FX3GA تولید و روانه بازار و صنعت نمود.
همانطور که از کد فنی این سری از پی ال سی ها نیز مشخص است، پی ال سی سری FX3GA در واقع همان پی ال سی FX3G می باشد که مختص کشورهای آسیایی تولید شده است. همچنین حرف A موجود در کد فنی پی ال سی FX3GA نیز گویای این موضوع می باشد. (A به معنای Asia می باشد.
علی رغم شباهت های بسیاری که بین پی ال سی FX3G و FX3GA وجود دارد که آنها را در یک گروه دسته بندی میکنند، تفاوت های کوچکی نیز با هم دارند که در زیر به بررسی آنها می پردازیم.
اولین موردی که جهت بررسی، مورد توجه است، CPU می باشد. هر دو پی ال سی میتسوبیشی FX3G و FX3GA از نظر CPU با هم یکسان هستند، بطوری که در هنگام ارتباط پی ال سی میتسوبیشی (FX3G و یا FX3GA) با نرم افزار پی ال سی های میتسوبیشی (GX-Developer و یا GX-Works2) هر دو پی ال سی را به عنوان یک گروه می شناسد. همچنین سایر مشخصات CPU از جمله سرعت پردازش داده ها، پورت های پروگرمینگ، قابلیت پشتیبانی از حداکثر I/O ، پشتیبانی از سایر ارتباطات و … در هر دو PLC میتسوبیشی (FX3G و FX3GA) یکسان می باشد.
دومین آیتم مورد توجه در این سری از PLC ها ، مدل ها و پی ال سی های زیرمجموعه آنها می باشد. همانطور که قبلا در معرفی پی ال سی FX3G گفتیم، این PLC دارای 4 عضو 14 ، 24 ، 40 و 60 I/Oمی باشد، که در دو مدل خروجی رله ای و خروجی ترانزیستوری تولید و ارائه شده اند. همچنین نوع خروجی ترانزیستوری در دو مدل خروجی منفی یا سینک (NPN) و خروجی مثبت یا سورس (PNP) تولید می شود. این در حالی است که پی ال سی میتسوبیشی FX3GA فقط دارای 3 زیرمجموعه 24، 40 و 60 I/Oمی باشد. این مدل از PLC های میتسوبیشی (FX3GA) نیز همانند نوع (FX3G) در دو مدل خروجی رله ای و خروجی ترانزیستوری تولید میشوند با این تفاوت که مدل ترانزیستوری فقط دارای پی ال سی هایی با خروجی منفی یا سینک (NPN) می باشند.
یکی دیگر از آیتم های مقایسه ای که میتوان بین این 2 مدل پی ال سی (FX3G و FX3GA) بررسی کرد، نوع تغذیه PLC می باشد. همانطور که در بخش معرفی پی ال سی میتسوبیشی سری FX3G گفتیم، این مدل PLC در دو نوع تغذیه 220VAC و 24VDC طراحی و تولید می شود. این در حالی است که پی ال سی FX3GA فقط دارای مدل هایی با تغذیه 220VAC هستند.
سایر ویژگی هایی که برای پی ال سی FX3G در بخش معرفی این PLC برشمریم، برای پی ال سی میتسوبیشی سری FX3GA نیز صدق می کند، در زیر به چند مورد از این ویژگی های اشاره میکنیم.
تعبیه 2 پورت مختلف جهت پروگرامینگ و ارتباط با PC در PLC میتسوبیشی الکتریک FX3GA ، یعنی علاوه بر پورت قدیمی و سنتی پی ال سی های Mitsubishi Electric ) MD8M (اصطلاحا 8 پین گرد) با ارتباط داخلی RS-422 ( یک پورت Mini USB نیز تعبیه شده است.
حافظه برنامه نویسی در PLC میتسوبیشی الکتریک سری FX3GA حداکثر 32000 استپ می باشد. همچنین حداکثر سرعت پردازش داده ها در پی ال سی میتسوبیشی الکتریک FX3GA برابر با 0.21 میکرو ثانیه می باشد.
پی ال سی میتسوبیشی الکتریک – FX3GA
پی ال سی Mitsubishi Electric FX3GA یکی از مدل‌های پیشرفته و قدرتمند در خانواده PLCهای میتسوبیشی می‌باشد. این PLC برای کاربردهای پیچیده‌تر و مورد نیاز کنترل و اتوماسیون صنعتی طراحی شده است و دارای ویژگی‌های برجسته‌ای است که آن را از دیگر مدل‌ها متمایز می‌کند.
ویژگی‌های اصلی پی ال سی میتسوبیشی الکتریک FX3GA-60MT-CM عبارتند از:
۱. کارایی بالا: FX3GA دارای عملکرد بسیار قوی و کارآمد است که به کاربران امکان می‌دهد برنامه‌های پیچیده و سیستم‌های کنترلی پیشرفته را به صورت موثر اجرا کنند.
۲. قابلیت اتصال به ماژول‌های توسعه: این PLC امکان اتصال به ماژول‌های توسعه مختلف را فراهم می‌کند که به کاربران امکان می‌دهد تا ورودی‌ها و خروجی‌های دیجیتال و آنالوگ خود را افزایش دهند و از امکانات و قابلیت‌های بیشتری بهره‌مند شوند.
۳. پشتیبانی از ارتباطات صنعتی: FX3GA دارای امکانات ارتباطی متنوعی است که به کاربران امکان می‌دهد با دیگر دستگاه‌ها و سیستم‌های صنعتی ارتباط برقرار کنند، از جمله ارتباطات RS232 و RS485.
۴. امکانات امنیتی: این PLC از ویژگی‌ها و امکانات امنیتی مانند رمزگذاری و دسترسی محدود به برنامه‌ها و تنظیمات استفاده می‌کند تا اطمینان حاصل شود که سیستم از حملات و نفوذهای امنیتی محافظت می‌شود.
پی ال سی میتسوبیشی الکتریک FX3GA-60MT-CM قابلیت پشتیبانی از کارت های آنالوگ (ورودی و خروجی) ، کارهای دما (ترموکوپل و PT100) ، کارت های پالس (ورودی و خروجی های سرعت بالا) ، کارت های شبکه (CC-Link , Ethernet , Modbus , Profibus/DP , CAN open) ، کارت های موقعیت (پوزیشن) و کارت حافظه (مموری کاست) را دارا می باشد.
با توجه به این ویژگی‌ها، پی ال سی Mitsubishi Electric FX3GA به عنوان یکی از گزینه‌های مناسب برای کاربردهای پیشرفته کنترل و اتوماسیون در صنایع مختلف شناخته می‌شود.
پیشنهاد میکنیم جزئیات مربوط به محصول پی ال سی میتسوبیشی الکتریک – FX1S را مشاهده کنید.
رادین صنعت نماینده فروش PLC میتسوبیشی در ایران
برای خرید کابل پی ال سی میتسوبیشی از مجموعه فنی و مهندسی رادین صنعت کلیک کنید.
| برند | میتسوبیشی الکتریک |
|---|---|
| سری پی ال سی | |
| ولتاژ کاری | 100 الی 240VAC |
| توان مصرفی | 40W |
| تعداد ورودی دیجیتال | 36 عدد |
| نوع ورودی دیجیتال | 24VDC – sink (NPN) |
| تعداد خروجی دیجیتال | 24 عدد |
| نوع خروجی دیجیتال | 24VDC-Transistor-Sink(NPN) |
| حافظه برنامه نویسی | حداکثر 32000 استپ |
| سرعت پردازش | حداکثر 0.21 میکرو ثانیه |
| تعداد I/O دیجیتال قابل نصب | حداکثر 128 I/O بصورت محلی / حداکثر 256 I/O از طریق شبکه CC-Link |
| تعداد I/O آنالوگ قابل نصب | حداکثر 16 I/O از نوع Function block + 4 I/O از نوع ADP |
| تعداد ورودی پالس سرعت بالا (High-Speed Counters): | 2phase or 1phase 1-count up to 60kHz |
| پروتکل های ارتباطی | CANopen, CC-Link, Ehternet, Modbus/RTU, Profibus-DP |
| باطری بک آپ | نیاز ندارد |
| نرم افزار ارتباطی | GX-Developer, GX-IEC Developer, GX-Works2 |
| زبان های برنامه نویسی | Instruction list, SFC, Step ladder |
| کابل رابط کامپیوتر(کابل پروگرمینگ) | FX-USB-AW, SC09-FX, USB-A-MINI-USB-CAB-1M, USB-SC09 |
| وزن | 0.85 کیلوگرم |
| ابعاد(W x H x D) | mm 175 x 90 x 86 |
